Электронные динамометры

Электронные динамометры на сжатие

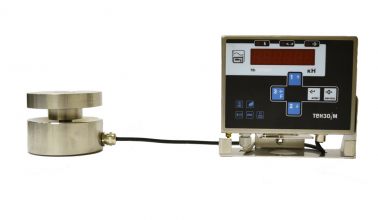

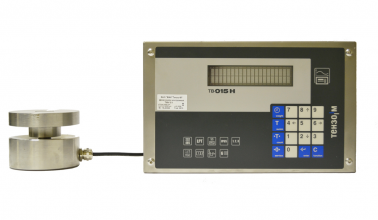

Динамометры электронные на сжатие предназначены для измерений статических и медленно изменяющихся сил сжатия.

Динамометры применяются на предприятиях различных отраслей промышленности для измерений силы, при калибровке и поверке в качестве рабочих эталонов 2-го разряда и рабочих средств измерений силы согласно приказа Ростандарта от 22.11.2019 года № 2498.

Описание

Принцип действия динамометров состоит в том, что под действием приложенной на­грузки происходит деформация упругого элемента, на котором нанесен тензорезисторный мост. Деформация упругого элемента вызывает разбаланс тензорезисторного моста. Электри­ческий сигнал разбаланса моста поступает во вторичный измерительный преобразователь для аналого-цифрового преобразования, обработки и индикации результатов измерений,

Динамометр состоит из датчика силоизмерительного тензорезисторного с силовводящими элементами, вторичного измерительного преобразователя с цифровым отсчетным устрой­ством и соединительного кабеля.

Модификации электронных динамометров имеют обозначение ТМС-Н/К, где

ТМ – обозначение типа;
С – сжатие - вид измеряемой силы;
Н – наибольший предел измерения в кН;
К – класс точности по ГОСТ Р 55223-2012 (00; 0,5;1; 2)

Модельный ряд

Модификация

НПИ,
кН

Диапазон измерения, кН

Дискретность,
Н

Вторичный преобразователь

Тензодатчик

Силопередающие устройства

ТМС-5/0.5

5

0.5 – 5.0

0.2

ТВ-015НД

М50-500кг

Устройство силоприемное

ТЖКФ.404497.1706

ТМС-5/1

0.5

ТВ-003П

ТМС-5/2

1.0

М50/ПУН

ТМС-10/0.5

10

1.0 – 10.0

0.5

ТВ-015НД

М50-1000кг

Устройство силоприемное

ТЖКФ.404497.1706

ТМС-10/1

1.0

ТВ-003П

М50/ПУН

ТМС-10/2

2.0

ТМС-20/0.5

20

2.0 – 20.0

1.0

ТВ-015НД

М50-2000кг

Устройство силоприемное

ТЖКФ.404497.1706

М50/ПУН

ТМС-20/1

2.0

ТВ-003П

ТМС-20/2

2.5 – 20.0

5.0

ТМС-50/0.5

50

5.0 – 50.0

2.0

ТВ-015НД

М50-5000кг

Устройство силоприемное

ТЖКФ.404497.1706

ТМС-50/1

5.0

ТВ-003П

М50/ПУН

ТМС-50/2

10.0

ТМС-100/0.5

100

10.0 – 100.0

5.0

ТВ-015НД

МВ150-20000кг

Устройство силоприемное

ТЖКФ.404497.1692 (2 шт.)

ТМС-100/1

10.0

ТВ-003П

МВ150/ВЛ-60

ТМС-100/2

20.0

ТМС-150/0.5

150

20.0 – 150.0

10.0

ТВ-015НД

МВ150-20000кг

Устройство силоприемное

ТЖКФ.404497.1692 (2 шт.)

ТМС-150/1

20.0

ТВ-003П

МВ150/ВЛ-60

ТМС-150/2

25.0 – 150.0

50.0

ТМС-200/0.5

200

20.0 – 200.0

10.0

ТВ-015НД

МВ150-20000кг

Устройство силоприемное

ТЖКФ.404497.1692 (2 шт.)

ТМС-200/1

20.0

ТВ-003П

МВ150/ВЛ-60

ТМС-200/2

25.0 – 200.0

50.0

ТМС-250/0.5

250

40.0 – 250.0

20.0

ТВ-015НД

МВ150-30000кг

Устройство силоприемное

ТЖКФ.404497.1692 (2 шт.)

ТМС-250/1

50.0 – 250.0

50.0

ТВ-003П

МВ150/ВЛ-60

ТМС-250/2

25.0 – 250.0

ТМС-300/0.5

300

30.0 – 300.0

10.0

ТВ-015НД

МВ150-30000кг

Устройство силоприемное

ТЖКФ.404497.1692 (2 шт.)

ТМС-300/1

20.0

ТВ-003П

МВ150/ВЛ-60

ТМС-300/2

50.0

ТМС-500/0.5

500

50.0 – 500.0

20.0

ТВ-015НД

МВ150-60000кг

Устройство силоприемное

ТЖКФ.404497.1692 (2 шт.)

ТМС-500/1

100.0

ТВ-003П

МВ150/ВЛ-60

ТМС-500/2

ТМС-1000/0.5

1000

100.0 – 1000.0

50.0

ТВ-015НД

МВ150-100000кг

Устройство силоприемное

ТЖКФ.404497.1693 (2 шт.)

ТМС-1000/1

100.0

ТВ-003П

МВ150/ВЛ-100

ТМС-1000/2

200.0

ТМС-2000/1 2000 200.0 – 2000.0 200.0 ТВ-003П МВ150-200000кг МВ150-310
ТМС-2000/2 250.0 – 2000.0 500.0



Срок изготовления: 2-4 недели





Технические характеристики

Модификация

Наибольший предел измерений (НПИ), кН

Масса датчиков, кг,
не более

Габаритные размеры датчиков, мм, не более

длина

ширина

высота

диаметр

ТМС-5

5

1,5

50

100

ТМС-10

10

1,5

50

100

ТМС-20

20

2,0

50

100

ТМС-50

50

3,0

90

100

ТМС-100

100

4,0

150

75

ТМС-150

150

4,0

150

75

ТМС-200

200

4,5

150

75

ТМС-250

250

4,5

150

75

ТМС-300

300

4,5

150

75

ТМС-500

500

4,5

150

75

ТМС-1000

1000

6,0

180

105

ТМС-2000 2000 7,5 150 110


Метрологические характеристики



Класс точно­сти по ГОСТ Р 55223-2012

0,5

1

2

Пределы допускаемой относительной погрешности, %

±0,12

±0,24

±0,45

Относительная погрешность, связанная с воспроизводимостью (b), %

0,10

0,20

0,40

Относительная погрешность, связанная с повторяемостью (b’), %

±0,05

±0,10

±0,20

Относительная погрешность, связанная с интерполяцией (fc), %

 ±0,050

 ±0,10

 ±0,20

Относительная погрешность, связанная с дрейфом нуля(f0), %

 ±0,025

±0,050

 ±0,10

Относительная погрешность, связанная с гистерезисом (v), %

±0,15

±0,30

±0,50

Относительная погрешность, связанная с ползучестью (с), %

±0,05

±0,10

±0,20

Питание динамометров осуществляется от сети переменного тока:

- напряжение, В

- частота, Гц

- потребляемая мощность, Вт



от 187 до 242

от 49 до 51

не более 10

Условия эксплуатации

- область нормальных значений температуры окружающего воздуха, °С

- область нормальных значений относительной влажности, %



от 15 до 35

от 40 до 85

Вероятность безотказной работы за 2000 ч

0,9

Средний срок службы динамометров, лет

10

Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

  • динамометр 1 шт.;
  • паспорт 1 шт.;
  • руководство по эксплуатации 1 шт.

Поддержка

Поверка

Поверка динамометров производится по методике МП 2301-249-2013 «Динамометры электронные на растяжение, сжатие и универсальные ТМ. Методика поверки», утвержденной ГЦИ СИ ГУП «ВНИИМ им. Д.И. Менделеева» 12.04.2013г.

Основные средства поверки: рабочие эталоны 1-го разряда согласно приказа Ростандарта от 22.10.2019 года № 2498.

Межповерочный интервал - 1 год.



Нормативные и технические документы

согласно приказа Ростандарта от 22.10.2019 года № 2498.

ГОСТ Р 55223-2012 "Динамометры. Общие метрологические и технические требования"

ТУ 4273-063-18217119-2006 «Динамометры электронные на растяжение, сжатие и уни­версальные ТМ. Технические условия».

Сертификаты

Свидетельство об утверждении типа средств измерений Российской Федерации

Сертификат о признании утверждения типа средств измерений Республики Казахстан

Внесены в Государственный реестр измерений. Регистрационный номер 53968-13.

Выпускаются по ГОСТ Р 55223-2012 "Динамометры. Общие метрологические и технические требования" и ТУ 4273-063-18217119-2006.
