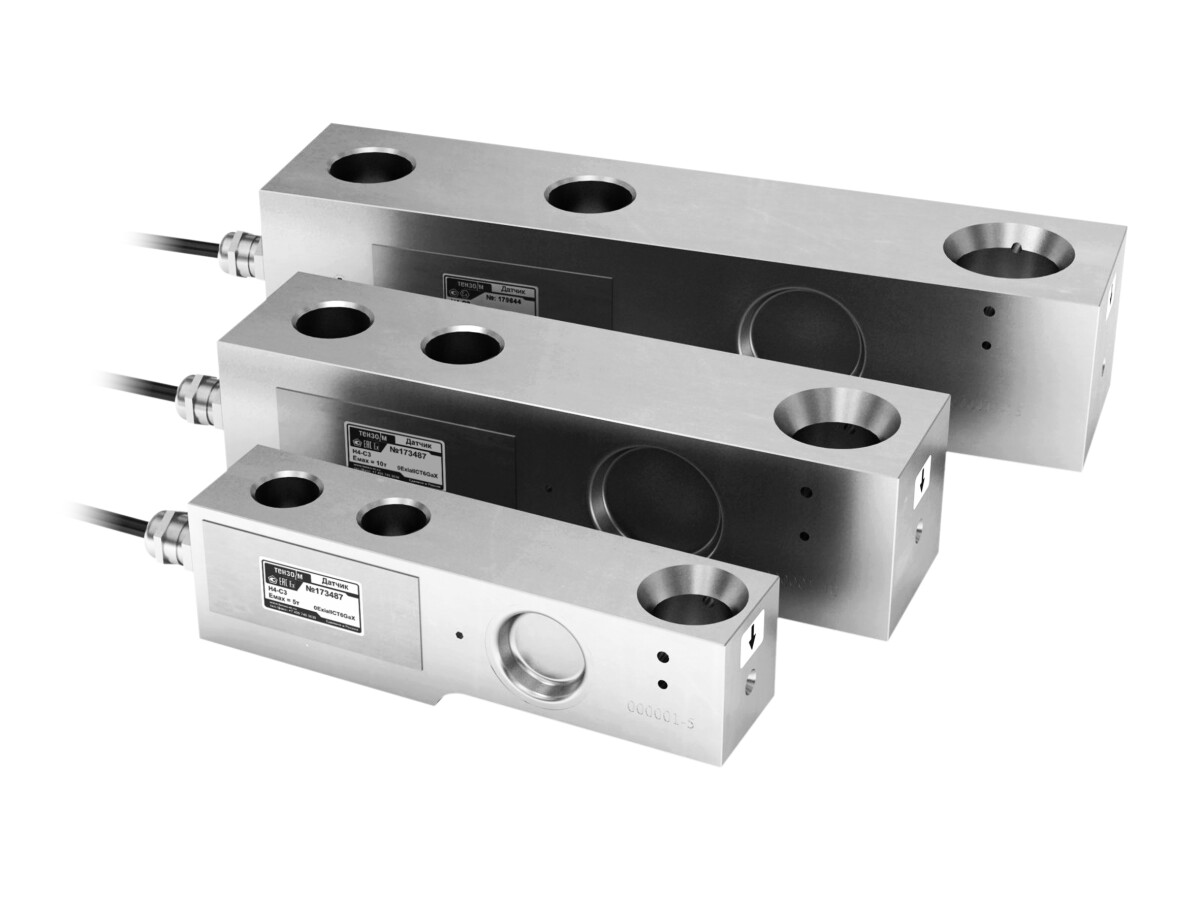

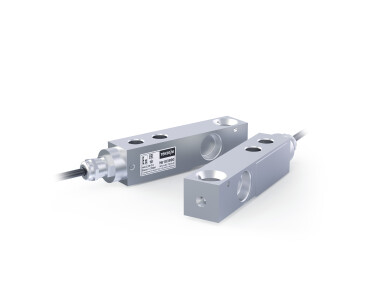

Тензорезисторный датчик Н4

Тензодатчики балочного типа прямоугольной формы. Широко применяются в платформенных весах. Датчики имеют более низкую стоимость по сравнению с Т2 и Т4. Особенности конструкции тензодатчиков позволяют им работать в любых условиях окружающей среды, а также делают датчики нечувствительными к боковым силам.

Типоразмеры тензодатчиков Н4 охватывают широкий спектр нагрузок от 250 кг до 20 т.

Брошюра

Задать вопрос

Фотогалерея

Габаритные размеры

Силопередающие устройства

Описание

Технические характеристики

Комплектация

Поддержка

Сертификаты

Описание

Области применения

Платформенные, паллетные и автомобильные весы, взвешивание емкостей.

Особенности

Тензодатчики данного типа невосприимчивы к боковым силам
Датчики изготовлены из материалов и комплектующих лучших мировых производителей
Герметизация тензодатчика осуществляется с помощью лазерной сварки
Каждый датчик проходит проверку на герметичность гелиевым течеискателем
При нормировании параметров датчика и испытаниях используются уникальные методики
Многоступенчатая система контроля качества тензодатчиков
Потребителю тензодатчики поставляются подобранными по группам для совместного использования в весах
Гарантийный срок 4 года

Экскурсия по производству тензодатчиков

7 причин выбрать тензодатчики «Тензо-М»

Технические характеристики

Параметры датчика	Значения параметров
Наибольший предел измерения (НПИ), кг	250, 500, 1000		2000		5000, 10000, 20000
Класс точности по ГОСТ 8.631-2013	С1	C3	С1	C3	С1	С2	C3
Число поверочных интервалов	1000	3000	1000	3000	1000	2000	3000
Минимальный поверочный интервал	НПИ / 5000	НПИ / 10000	НПИ / 5000	НПИ / 10000	НПИ / 5000	НПИ / 7500	НПИ / 10000
Рабочий коэффициент передачи (РКП), мВ/В	2 ± 0,010	2 ± 0,002	2 ± 0,005	2 ± 0,002	2 ± 0,005	2 ± 0,005	2 ± 0,002
Начальный коэффициент передачи (НКП), % от РКП	< 3
Комбинированная погрешность, % от РКП	≤ ±0,040	≤ ±0,020	≤ ±0,040	≤ ±0,020	≤ ±0,040	≤ ±0,030	≤ ±0,020
Ползучесть (30 мин.), % от РКП	≤ ±0,049	≤ ±0,025	≤ ±0,049	≤ ±0,025	≤ ±0,049	≤ ±0,025	≤ ±0,025
Изменение НКП от температуры, % от РКП/°С	≤ ±0,0028	≤ ±0,0014	≤ ±0,0028	≤ ±0,0014	≤ ±0,0028	≤ ±0,0021	≤ ±0,0014
Изменение РКП от температуры, % от РКП/°С	≤ ±0,0022	≤ ±0,0011	≤ ±0,0022	≤ ±0,0011	≤ ±0,0022	≤ ±0,0016	≤ ±0,0011
Наибольшее напряжение питания постоянного тока, В	12
Сопротивление входное, Ом	1100 ±15		380 ±15
Сопротивление выходное, Ом	1000 ±1		350 ±1
Сопротивление изоляции, ГОм	≥ 5
Номинальный диапазон температур, °С	-30... +40	-10... +40	-30... +40	-10... +40	-30... +40	-30... +40	-10... +40
Диапазон температур эксплуатации и хранения, °С	-50... +50
Степень защиты по ГОСТ 14254	IP68
Допустимая перегрузка в течение не более 1 часа, % от НПИ	25
Разрушающая нагрузка, % от НПИ	300
Материал датчика	Нержавеющая сталь

Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Стандартная комплектация

Исполнение согласно ГОСТ 8.631-2013: 3000 поверочных интервалов
Четырехпроводная схема подключения
Экран не соединен с корпусом
Длина кабеля 3м (до 2т), 5м (5т), 10м (10,20т)
Взрывозащищенное исполнение в соответствии с требованиями ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99), ТР ТС 012/2011
