Тензодатчики специального назначения

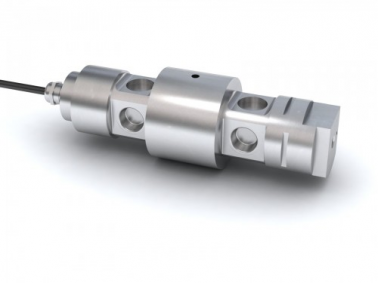

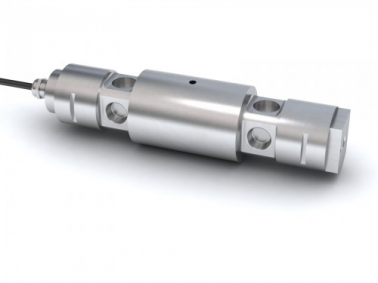

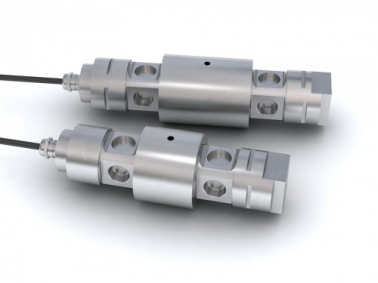

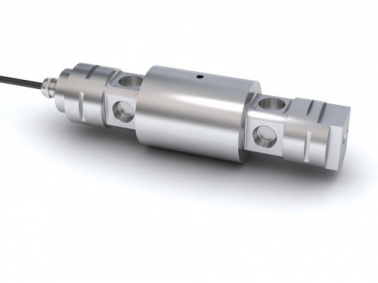

Тензорезисторный датчик НО для измерения силы, действующей на ось

Архив

Описание

Ось - распространенная деталь машин и механизмов. Тензометрия позволяет превратить ее в датчик силы. Это открывает новые возможности для измерения силы или веса в подъемных кранах, скиповых подъемниках, бульдозерах, скреперах, самосвалах, силовых гидроцилиндрах, тросовых системах и т.п.



Применение

Встройка в вилки силовых тяг      Встройка в шкив с поворотом троса на 90

Встройка в шкив с поворотом троса на 180      Измерение усилия создаваемого гидроцилиндром



Технические характеристики

Диаметр центральной части датчика оси (под подшипник), мм

 -НО-65-7
 -НО-70-5
 -НО-70-7

40... 90

65

70

70

Номинальная нагрузка (н.н.)*, тс

 -НО-65-7
 -НО-70-5
 -НО-70-7

3... 15

7

5

7

Рабочий коэффициент передачи, мВ\В

1

Температурный диапазон хранения, 0С

-40... +50

Температурный диапазон эксплуатации, 0С

-30... +50

Основная погрешность, % от н. н., не более

0,5

Дополнительная погрешность, % от н. н., на 10 0С, не более

0,05-0,1

Допускаемая перегрузка без изменения характеристик датчика, % от н.н., не более

25

Разрушающая нагрузка, % от н.н., не менее

300

Степень защиты от воздействия внешней среды по ГОСТ 14254, не ниже

IP 68

Указанные характеристики являются базовыми и могут быть изменены по требованию заказчика в соответствии с условиями применения датчика на объекте.

* - В случае необходимости могут быть поставлены датчики на номинальные нагрузки от 500 кгс до 50 тонн



Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Схема работы

Схема работы тензорезисторного датчика ОСЬ
