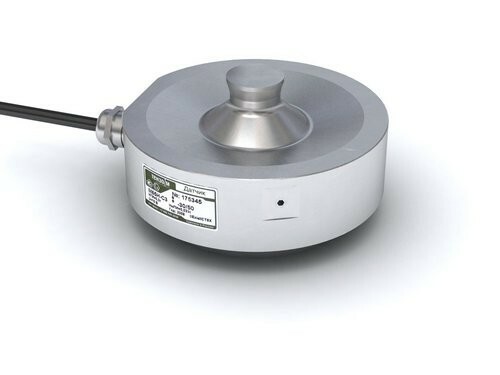

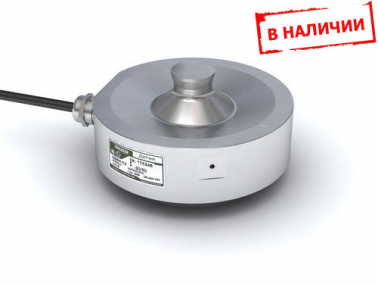

Тензорезисторный датчик М65
Описание
Тензодатчики серии М – семейство тензодатчиков мембранного типа, в основном используемых для взвешивания емкостей и баков.
Благодаря конструктивным особенностям тензодатчики легко встраиваются в весоизмерительные системы. При этом обеспечивается высокая надежность встройки. Датчики могут работать в любых условиях окружающей среды.
Тензодатчики мембранного типа выигрывают в цене по сравнению с тензодатчиками других типов.
В настоящее время вместо тензодатчиков М65 выпускается тензодатчик М50, более компактный и точный.
Области применения
Взвешивание емкостей и баков.
Особенности
- Датчики изготовлены из материалов и комплектующих лучших мировых производителей
- Герметизация датчика производится крышкой из нержавеющей стали, прикрепленной к упругому элементу с помощью лазерной сварки
- Каждый датчик проходит проверку на герметичность гелиевым течеискателем
- Тензодатчики проходят испытания на эталонных силозадающих машинах производства «Тензо-М». Машины аттестованы в качестве эталонов первого разряда согласно Государственной поверочной схеме для средств измерения силы (ГОСТ Р 8.663-2009)
- Потребителю тензодатчики поставляются подобранными по группам для совместного использования в весах
- Гарантийный срок 4 года
Экскурсия по производству тензодатчиков
7 причин для выбора тензодатчиков «Тензо-М»
Технические характеристики
|
Параметры датчика
|
Единицы измерения
|
Значения параметров
|
|
|---|---|---|---|
| Наибольший предел измерения (НПИ) | т | 5 | |
| Класс точности по ГОСТ Р 8.726-2010 | С1 | C3 | |
| Число поверочных интервалов | 1000 | 3000 | |
| Минимальный поверочный интервал | НПИ / 5000 | НПИ / 10000 | |
| Рабочий коэффициент передачи (РКП) | мВ/В | 2 ± 0,010 | 2 ± 0,002 |
| Начальный коэффициент передачи (НКП) | % от РКП | < 3 | < 3 |
| Комбинированная погрешность | % от РКП | ≤ ±0,040 | ≤ ±0,020 |
| Ползучесть (30 мин.) | % от РКП | ≤ ±0,049 | ≤ ±0,025 |
| Изменение НКП от температуры | % от РКП/°С | ≤ ±0,0028 | ≤ ±0,0014 |
| Изменение РКП от температуры | % от РКП/°С | ≤ ±0,0022 | ≤ ±0,0011 |
| Наибольшее напряжение питания постоянного тока | В | 12 | |
| Сопротивление входное | Ом | 750 ±15 | |
| Сопротивление выходное | Ом | 700 ±1 | |
| Сопротивление изоляции | ГОм | ≥ 5 | |
| Диапазон термокомпенсации | °С | -10... +40 | |
| Рабочий диапазон температур | °С | -30... +50 | |
| Диапазон температур хранения | °С | -40... +50 | |
| Степень защиты по ГОСТ 14254 | IP68 | ||
| Допустимая перегрузка в течение не более 1 часа | % от НПИ | 25 | |
| Разрушающая нагрузка | % от НПИ | 300 | |
| Материал датчика | Нержавеющая сталь | ||
Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.
Комплектация
Стандартная комплектация
- Исполнение согласно ГОСТ Р 8.726-2010: 3000 поверочных интервалов
- Длина кабеля 10м
- Четырехпроводная схема подключения
- Экран кабеля не соединен с корпусом тензодатчика
- Взрывозащищенное исполнение в соответствии с требованиями ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99). OExiaIICT6 X
Опции
- Исполнение согласно ГОСТ Р 8.726-2010: 1000 поверочных интервалов
- Длина кабеля от 2 до 100м
- Шестипроводная схема подключения
- Напряжение питания от 2 до 36В
Поддержка
Схема выводов кабеля
+Uпит. - зеленый
–Uпит. - черный
+Uизм. - белый
–Uизм. - красный
