Габаритные размеры Весоизмерительный преобразователь ТВ-003П

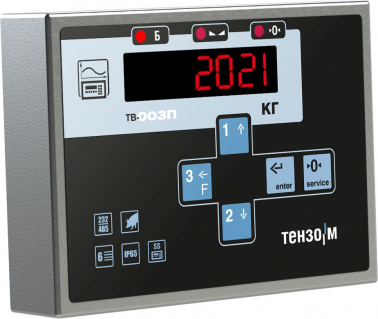

Весоизмерительный преобразователь ТВ-003П предназначен для использования в статических платформенных весах. Высокая разрешающая способность и широкий входной диапазон позволяют использовать тензодатчики с рабочим коэффициентом передачи от 1 до 3 мВ/В.

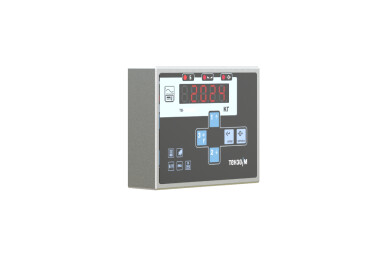

Преобразователь в компактном корпусе из нержавеющей стали со светодиодным дисплеем.

Руководство по эксплуатации

Габаритные размеры

Задать вопрос

Достоинства

Технические характеристики

Комплектация

Поддержка

Достоинства

Интерфейсы RS-232С/RS485
Светодиодный индикатор
Корпус из нержавеющей стали, степень защиты IP65
Режим взвешивания животных
Внешний и внутренний блок питания
Питание тензодатчиков по шестипроводной схеме
Возможность автоматической компенсации ухода "нуля"
Возможность временно уменьшить дискретность индикации веса (увеличить точность) в десять раз или увидеть максимум измерений

Технические характеристики

Внутренняя разрешающая способность на 1 мВ/В, не хуже	60 000
Нелинейность передаточной характеристики не более, %	0,001
Предел допускаемой абсолютной погрешности, приведенной ко входу, мкВ/В: в интервале от 0 до 3 мВ/В	±0,60
Диапазон врабочего коэффициента преобразования (РКП): для версии 10.ХХ, мВ/В для версии С10.ХХ, мВ/В	-1÷±5 -3÷±3
Минимальный входной сигнал на одно поверочное деление, мкВ	1
Тип первичного преобразователя	тензорезисторный
Напряжение питания первичного преобразователя: знакопостоянное, В	5
Тип линии связи с первичным преобразователем	шестипроводная
Максимальная длина связи с первичным преобразователем, м	15
Минимальное эквивалентное сопротивление подключаемых первичных преобразователей, Ом	50
Количество разрядов индикатора	6
Размер изображения одного символа, мм	8х14
Тип индикатора	светодиодный
Цвет индикации	красный
Напряжение питания переменного тока, В	187÷242
Потребляемая мощность, не более, Вт	10
Рабочий диапазон температур, °С	от -30 до +40
Степень защиты оболочки по ГОСТ14254-96	IP65
Габаритные размеры, мм	168х123х39
Масса, не более, кг	0.9

Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Весоизмерительный преобразователь
Паспорт
Руководство по эксплуатации
Руководство по настройке и калибровке (входит в комплект отдельной поставки, не в составе весов)
