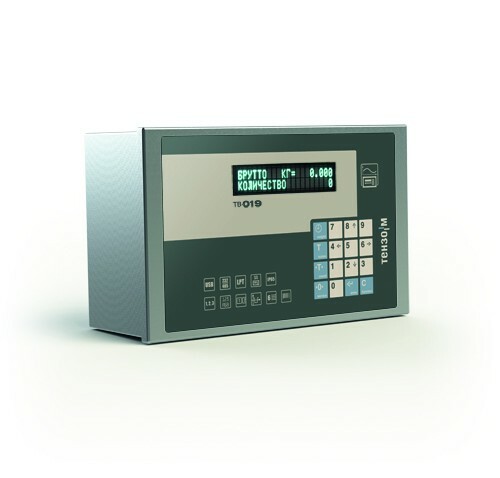

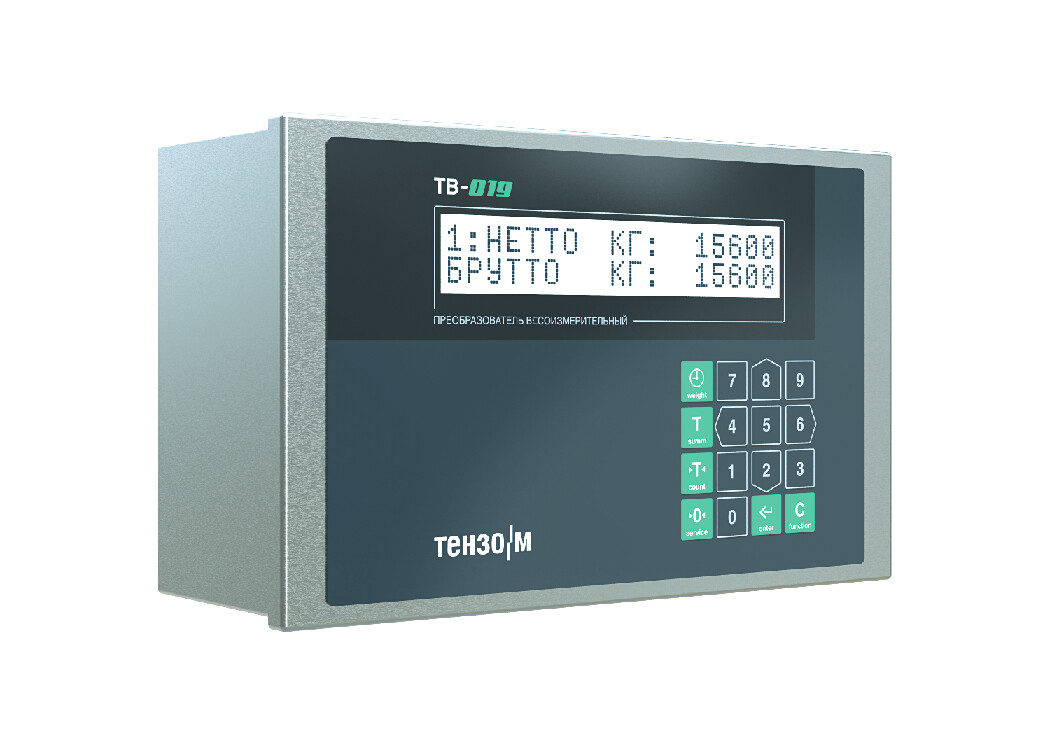

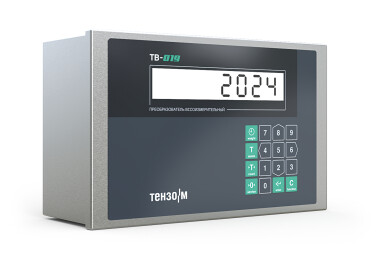

Весоизмерительный преобразователь ТВ-019
Описание
Совместно с ТВ-019 легко организовать точку весового контроля с расширенными возможностями. Например, для автоматизации взвешивания на платформенных весах в ПО «Статика 3» реализована функция двустороннего обмена. Она позволяет терминалу помимо результатов взвешивания передавать в систему учета коды продукта и дополнительные параметры.
Достоинства
- Два канала измерения: возможность подключения двух весовых платформ
- Ethernet-порт для подключения терминала в локальную сеть
- Интерфейсы связи с ПК: RS-485 и TCP/IP
- Корпус из нержавеющей стали, степень защиты оболочкой IP65
- Герметичные соединительные разъемы, IP68
- Диапазон рабочих температур -30… +40°С
- Цифровая кнопочная клавиатура
Технические характеристики
|
Внутренняя разрешающая способность на 1 мВ/В, не хуже
|
100 000
|
|
Нелинейность, %, не более
|
0,002
|
|
Индицируемая разрешающая способность на 1 мВ/В, не хуже
|
100000
|
|
Температурный коэффициент начала шкалы (нуля), ppm/°C, не хуже
|
2
|
|
Температурный коэффициент конца шкалы (Нагрузка Max), ppm/°C, не хуже
|
2
|
|
Диапазон входного аналогового сигнала, мВ/В
|
От -3 до +3
|
|
Минимальный входной сигнал на одно поверочное деление, мкВ
Питание первичного преобразователя
|
0,25
5В
|
|
Тип линии связи с первичным преобразователем
|
шестипроводная
|
|
Максимальная длина связи с первичным преобразователем, м
|
50... 100
|
|
Минимальное входное сопротивление тензодатчика , Ом
|
50... 100
|
|
Максимальное количество подключаемых тензодатчиков
|
8 х 350 ОМ 16 х 800 Ом |
|
Тип индикатора
|
Двухстрочный ИВЛ
|
|
Количество знакомест
|
2 х 20
|
|
Напряжение питания, В
|
220
|
|
Потребляемая мощность, ВА, не более
|
15
|
|
Рабочий диапазон температур, °С
|
-30... +40
|
|
Степень защиты оболочкой по лицевой панели по ГОСТ 14254-96
|
IP65
|
|
Габаритные размеры, мм
|
275 x 170 x 102
|
|
Масса, кг, не более
|
3,0
|
Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.
